石墨接地材料

柔性石墨接地线

作者:admin 发布时间:2023-01-08 16:33 点击:706


一、材料说明

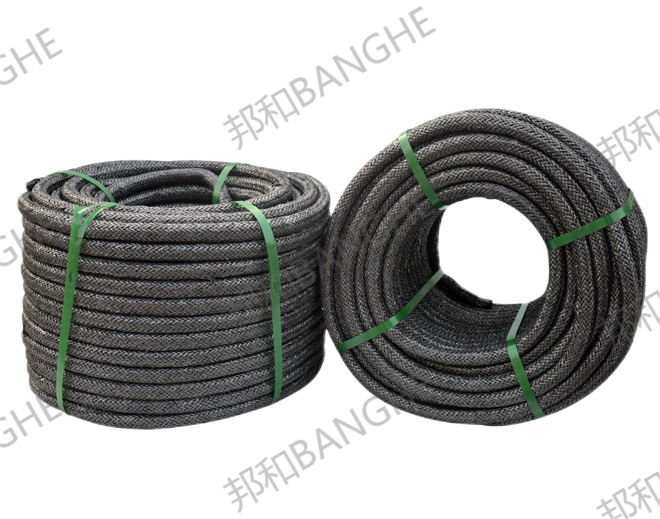

石墨柔性接地体是一种新型非金属导电材料,性能稳定,自身电阻率低,耐高低温,耐酸碱腐蚀,耐大电流冲击,材质性质不发生变化。本产品呈电缆状,主要由内部抗拉作用的不锈合金绞线体、外部散泄雷电流的石墨体和与杆塔引下线连接的不锈钢连接头以及组装接地网是匹配的石墨复合连接器构成。


二、主要性能特点

1、石墨柔性接地体材料是新型的接地材料,构成成分均具有良好的耐腐蚀性,与扁钢等金属类接地体相比具有很强的防腐性。能经受滨海地区的氯化物盐土、硫酸盐盐土、苏打盐土及喀斯特土壤等各类土壤的腐蚀。

2、石墨柔性接地体截面大,表面粗糙构成细孔,与土壤具有良好的粘结姓性,尤其在高阻地区降阻效果突出。

3、在相同的降阻效果下,石墨柔性接地体使用量较扁钢等金属类接地体更少,从而减少了土壤使用面积,节约了土地资源。

4、石墨柔性接地体与扁钢等金属接地体相比具有良好的工程性,轻便易运输可蛇形可挖,避开岩石、树木,开挖量少,不破化绿化,回填等简单易行,接地体压接互联,无需焊接,无需电源焊机等现场要求。

5、石墨柔性接地体为非导磁材料,在工频及雷击高频冲击下其有效散流长度远大于钢材类接地体,具有良好的动热稳定性,温升低,避免土壤烧结,降阻效果突出。

6、环保不污染环境。使用不受环境气候条件的限制,可长期在高寒地区和湿热地区使用。

7、使用范围广。可广泛在电力、通讯、铁路、高速公路、石油、化工、建筑、军事等部门的防雷接地工程应用。


三、主要技术性能指标

1,产品外观要求:石墨体外表面光滑一致,泄流层紧密,不锈钢件呈银灰色。

2,电阻率:≤3.5×10Ω.m

3,雷电流冲击耐受:8/20μs 、200kA标准雷电流18次冲击无损坏。

4,热稳定性能:2kA、1s)ΔT<673K(400℃)

5,工频冲击电流耐受:0.5s、1kA

6,耐低温:-40℃

7,接地体抗拉强度:17.60kN。

8,抗绣和年受酸碱腐蚀度(重量%比):不生锈≤0.001%使用寿命50年。

9,接地体连接件抗拉强度>5kN,接地体连接件接续电阻<5mΩ

10,接地体连接部位受酸碱腐蚀后抗绣性能和雷电流冲击耐受:不生锈,200kA冲击18次无损坏.

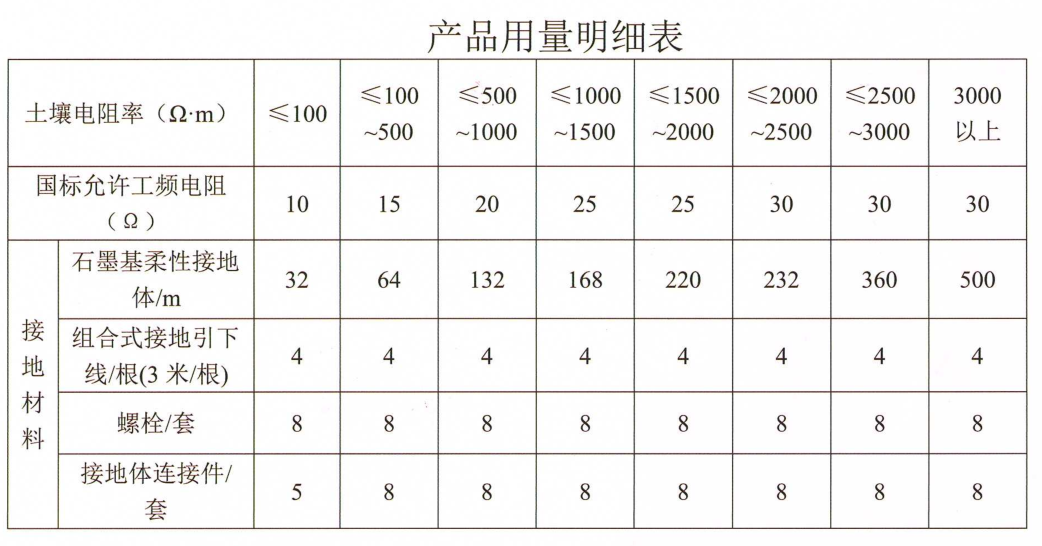

四、接地装置形式与产品用量

1,依据本产品的特性和特性和雷电流在土壤中散泄的物理特性,本产品组装的接地装置形状可采用环“口”状。

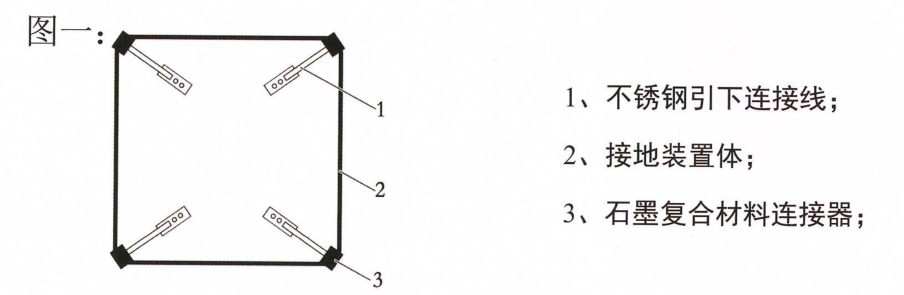

2,在土壤电阻率(≤100Ω.m)的土壤中,可采用如图一所示装置形状,其中方框边长一般为≥8m,接地体总用量32米左右,接地电阻满足标准要求。

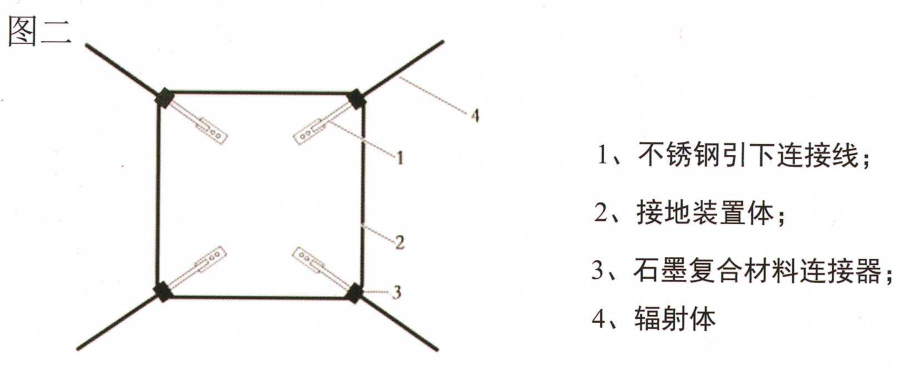

3,在土壤电阻率(100~500Ω.m)的土壤中,可采用如图二所示装置形状,其中方框边长一般≥8m,在接地体四个边角沿45°方向上外延4根辐射线,每根射线长度约8~15m,接地电阻满足标准要求。

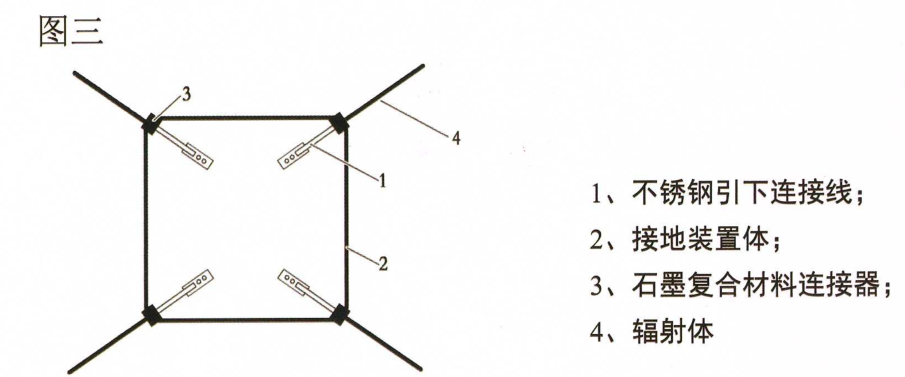

4,在土壤电阻率(500~1000Ω.m)的土壤中,可采用如图三所示装置形状,其中方框边长一般为≥8m,在接地体四个边角沿45°方向上外延4根辐射线,每根辐射线长度约10~20m,接地电阻满足标准要求。

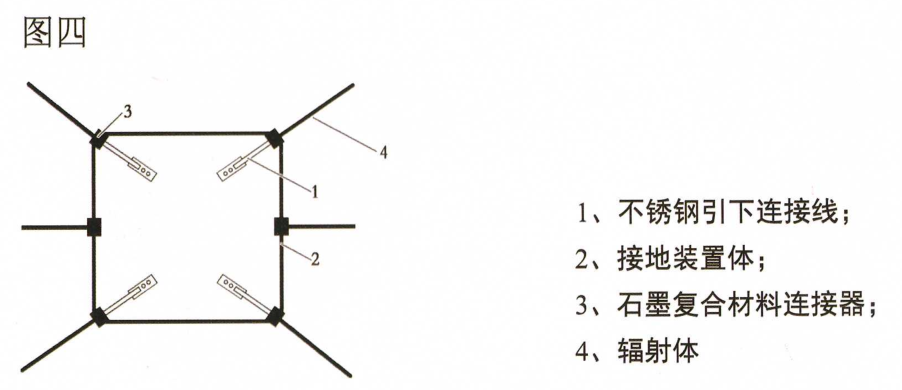

5,在土壤电阻率(1000~1500Ω.m)的土壤中,可采用如图四所示装置形状,其中方框边长一般为≥10m,在接地体四个边角沿45°方向与水平中点位置外延4根辐射线,每根射线长度约20~30m,接地电阻满足标准要求。

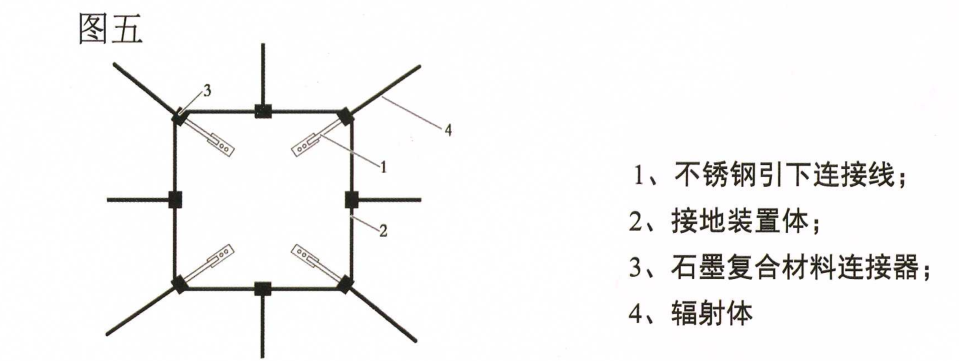

6,在土壤电阻率(1500~2000Ω.m)的土壤中,可采用如图五所示装置形状,其中方框边长一般为≥12m,在接地体四个边角沿45°方向、各边框中点位置外延8根辐射线,每根射线长度约20~30m,接地电阻满足标准要求。


7,在土壤电阻率(,2000~2500Ω.m)的土壤中,可采用如图六所示装置形状,其中方框边长一般为≥15m,在接地体四个边角沿45°方向、各边框中点位置外延8根辐射线,每根射线长度约25~30m,接地电阻满足标准要求。

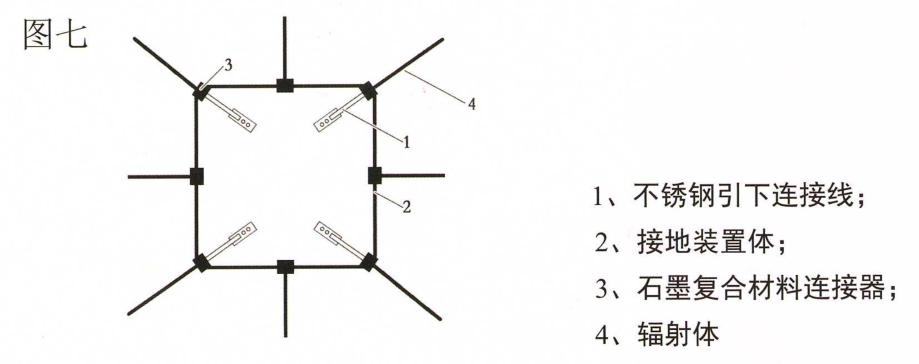

8,在土壤电阻率(2500~3000Ω.m)的土壤中,可采用如图七所示装置形状,其中方框边长一般为≥15m,在接地体四个边角沿45°方向、各边框中点位置外延8根辐射线,每根射线长度约30~40m,接地电阻满足标准要求。此外,若接地网埋设点土壤分层且下层土壤电阻率明显偏低,可在方框四个边角处选用垂直接地体,进一步降低接地网的接地电阻。

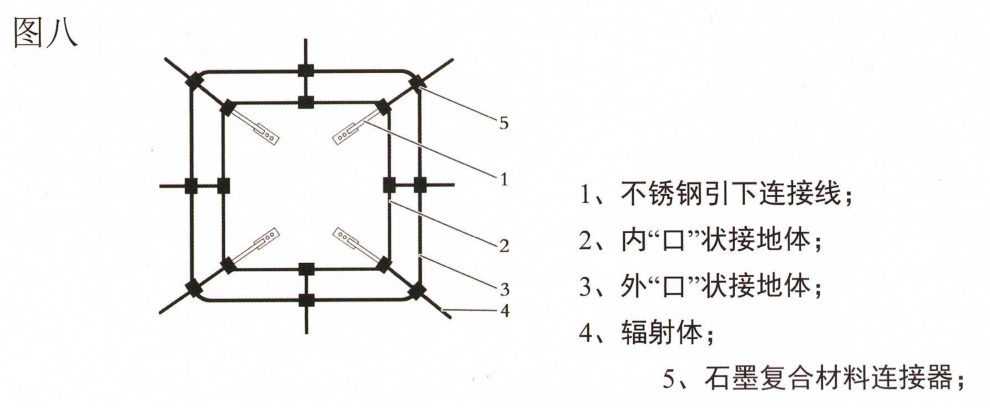

9,在土壤电阻率3000Ω.m的土壤中,可采用如图八所示双“口”状接地装置形状,其中内方框边长一般为≥10m,外边框边长一般≥15m,在接地体四个边框边角沿45°方向、各边框中点位置外延8根辐射线,每根射线总长度约40~50m,接地电阻满足标准要求。此外,若接地网埋设点土壤分层且下层土壤电阻率明显偏低,可在内方框四个边角处选用垂直接地体,进一步降低接地网的接地电阻。





六、安装施工工艺

1,严格按照用户图纸设计要求进行。

2,石墨接地体的施工。

2.1施工工艺流程

 测量土壤电阻→规划接地网铺设线路→挖掘接地体沟→引下连接线连接板与杆塔连接→引下连接线下接头与接地体不锈合金连接头螺接→辐设接地体→组装接地网→埋土→夯实→测量接地电阻。

2.2石墨接地体的敷设

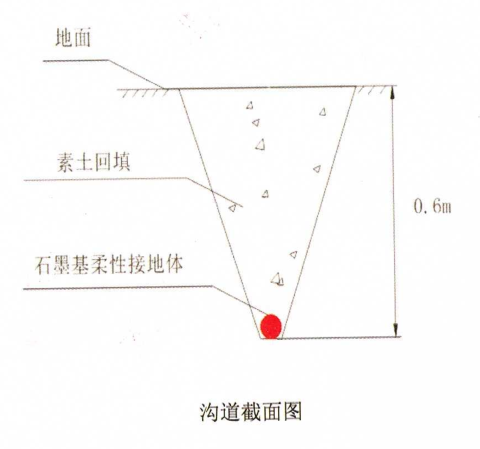

(1)沟道开挖截面如图,深度可根据当地土壤条件选择0.5-0.8m,宽度不作要求;

(2)根据接地网设计结构及现场地形、土壤条件,可蛇形开挖,避开树木和岩石,也可穿越开挖,穿过树根和管道,形状和设计基本一致;

(3)接地体敷设完成后选择素土回填,可分层夯实,也可用浇水方式使土壤成泥浆状回填。

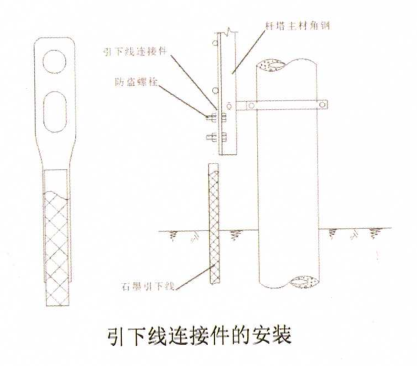

2.3高强石墨引下线连接件的安装

(1)将石墨引下线一端插入接续金具套管,深度不少于170mm;

(2)用600T环形筘压机挤压接续金具套管,直到全部压紧;

(3)用M16可拆卸式防盗螺栓将引下线连接件与铁塔根部连接。

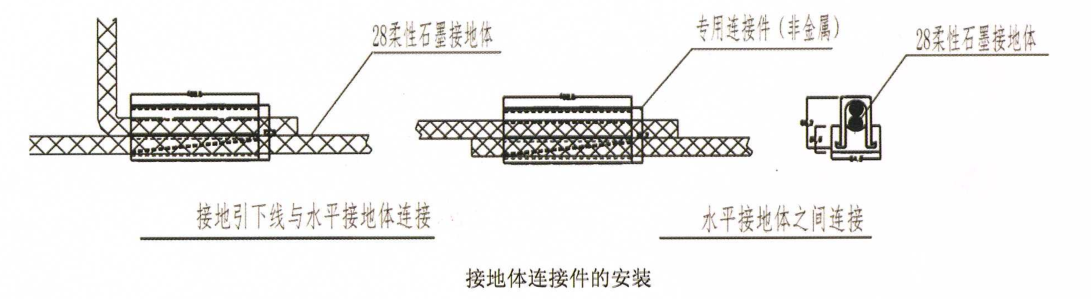

2.4接地体连接件安装

(1)将待连接的两根石墨接地体重叠放置在U型槽内;

(2)利用压板在U型槽内将石墨接地体向下压紧,直至压板与U型槽两端完全重合;

(3)将防退插销插入即可。


2.5根据接地体材料结构和雷电流在土壤中散泄的性能,本品一般要求组装接地网形状为□形或o形,其□的型四角呈圆弧状,弧度为30度,□型和o型地网其直径不得小于5米。

3,埋设深度和测量方法要求

柔性石墨接地体的埋设深度和埋设要求及接地电阻测量方法可按传统金属接地体的工艺方法和要求进行。


七、注意事项

1,产品外部散泄雷电流的导电石墨体质软、强度较低,在搬运安装施工中应注意对其保护,防止刮划、损伤,如有破损用石墨线或石墨布包扎处理。

2,接地体外表面设有塑料保护膜时,应在埋土前清除,在清除过程中应注意对接地体石墨层的保护;如接地体设有水溶性保护膜,埋土后测量接地电阻应在七天后进行。

3,引下不锈合金连接线与接地体锁线连接头部位,必须埋在土壤下,禁止石墨体裸露在地表上。

4,在氯离子重的盐碱地、盐池和海水中,柔性石墨接地体结构中的不锈合金件全部采用含钼的316不锈钢材质。

5,本产品安装使用后,如接地电阻值超标,达不到设计要求时,可采取延长辐射线,加大接地体尺寸施加物理降阻剂,调节土壤电阻率等措施,直至达标。
